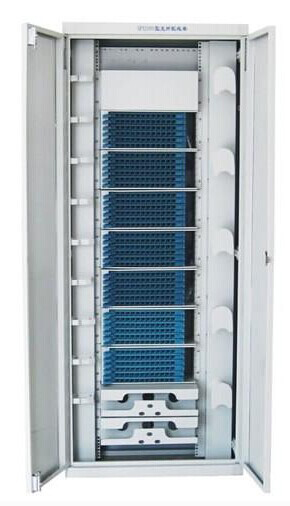

光纤配线架(ODF)系列产品
产品简介：
产品组成：钣金柜体、光缆引入固定开剥装置、熔配单元、皮线光缆引入固定装置、适配器、集成尾纤等附件结构特点说明： 光纤配线柜外形尺寸为 900（宽）×2600/2200/2000（高）×300mm（深
产品详情：
产品组成：钣金柜体、光缆引入固定开剥装置、熔配单元、皮线光缆引入固定装置、适配器、集成尾纤等附件结构特点说明： 光纤配线柜外形尺寸为 900（宽）×2600/2200/2000（高）×300mm（深）
模块化设计，容量大，密度高；
足够的光缆引入空间及固定位置，满足多根、小芯数光缆引入的要求；
适配器安装倾斜 30°角，避免弧光直射入眼并保证光纤弯曲半径；
可满足不同环境的安装要求；
完善的接地装置、安全可靠；
走纤路由标识清晰、完善，方便维护与管理
进缆方式：可采用上进上出，上进下出，下进下出，下进上出。
依据标准：产品应严格遵循以下行业标准
YD/T778-2006 《光纤配线架》
YD/T895-1997 《SC/PC 型单模光纤活动连接器技术条件》
YD/T826-1996 《FC/PC 型单模光纤活动连接器技术条件》
采用国际标准19"机架、全封闭式结构以保护光纤安全，及防尖。电解板/冷轧钢架体， 整体静电喷涂。
采用正面进缆，全正面化操做。 3.安全灵活，机架可以靠墙或靠背安装，便于并架及架间走线，并可大规模并架。
光单元盒采用模块化设计，内部装有抽拉式托盘，在一个托盘内实现配线及熔接。
适用于带状和非带状光缆。
卡接式安装FC、SC、ST三种适配器。
适配器与接续单元正面呈30°既保证了跳线的弯曲曲率半径，又可避免激光灼伤眼。 8.可靠的光纤开剥、保护、固定、接地装置。
确保光纤、光缆在任何位置的弯曲曲率半径大于40mm。
采用多组过纤单元，实现跳线管理的科学化。
采用单面正面操作，通过调整，可实现上进缆或下进缆，光纤配线标识清晰。
技术指标:
环境温度：-5℃～+60℃
工作温度: -5℃～+40℃
相对湿度：≤85%(+30℃)
大气压力：70～106Kpa
连接器损耗： ≥0.5dB
回波损耗：FC/PC≥40dB, FC/UPC≥50dB, FC/APC≥60dB
适配器重复插拔寿命：≥1,000次
绝缘电阻：≥2000MΩ/500V
机箱高压防护接地与机箱间耐压：＞3000V(DC)1分钟无击穿、无飞弧现象。
