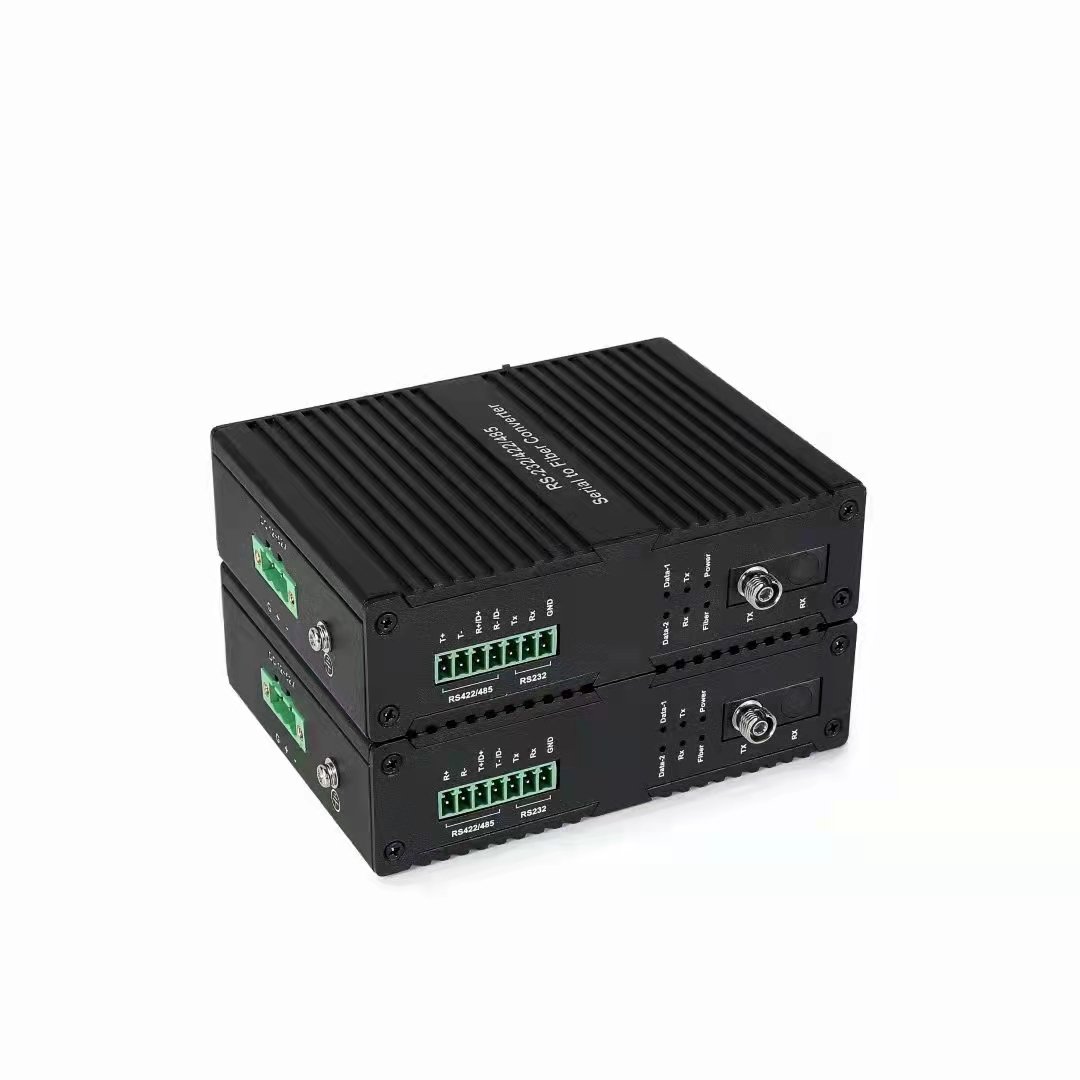

工业级串口光纤转换器IMT-141-S系列
产品简介：
IMT-141-S系列工业级串口光纤转换器是由我公司自行研制，具有自主的知识产权。吸收了国内外同类产品的优点，结合市场的实际需求开发出来的工业级串口光纤转换器，通过一芯光纤可传输RS485/422/232串口信号，实现同步、无失真、高质量的传输。IMT-141-S系列该系列设备采用FPGA纯硬件架构设计，全数字传输技术，可满足用户的需求，安装简便易行，无需进行现场调节，其光模块和核心电路均采用进口元器件，性能稳定性，适用于不同的工作环境。针对工业自动化，IP超市，生活小区，道路交通，军事政府单位等项目，IMT-141-S系列该设备采用了集成电路设计，设计简练，具有易于安装调试，免维护，性能稳定等优点。该光端机使用全工业级宽温度范围设计，同时由于使用光纤做为传输介质，因此性能卓越，耐高温、严寒，可以有效的防止强电磁波辐射干扰、雷电冲击和电源浪涌，通信质量稳定、可靠。
产品详情：
产品特性
Ø IMT-141-S采用高速FPGA纯硬件架构设计，实现了全数字，同步传输；
Ø 串口数据透明传输，波特率最高可达520 kbps；
Ø 宽电压DC-DC方案设计，支持宽压DC12~52V输入，具有输入防反接功能；
Ø 遵循IP40等级防护标准，支持防震、防尘；
Ø 支持双直流冗余电源，内置过流保护；
Ø 1500W浪涌保护、15KV静电保护；
Ø 支持导轨安装方式；
Ø 采用铝合金壳体，耐冲击，防腐蚀，坚固耐用；
Ø 即插即用，无需调试；
技术指标
光器件指1 | |
波长 | 1310-1550nm |
速率 | 155Mbps |
发射光功率 | ＞-8db |
接收灵敏度 | ＞-24db |
光口 | SC（FC/ST可选） |
数据指标 | |
标准 | 符合EIA RS-232，RS-485，RS-422标准 |
物理接口/规格 | 7-Pin工业接线端子/3.81mm |
波特率 | 50 bps 至 520 kbps（支持非标准波特率） |
同时使用端口 | 2 |
RS232 | 3线制（RXD、TXD、GND）、全双工、点对点通讯 |
RS485 | 2线式（A、B）、半双工、点对多主从通讯 |
RS422 | 4线制、全双工 |
RS485电路指标 | |
RS-485 上拉电阻/下拉电阻 | 4.7 kΩ，4.7 kΩ |
RS-485 终端电阻 | N/A、120 Ω 和 120 kΩ |
电源指标 | |
输入电流 | 25mA~125mA |
输入电压 | 12V~52V |
过载电流保护 | 支持 |
电源接头规格 | 6-Pin工业接线端子/5.08mm |
电源功耗 | <1.5W |
机械指标 | |
外壳 | 铝合金 |
产品尺寸 | 97*118*33mm |
产品净重 | 0.65KG（对） |
安装 | 导轨式 |
成品包装重量 | |
产品包装尺寸 | |
工作指标 | |
工作温度 | -20 至 80°C |
存储温度 | -40 至 85°C |
相对湿度 | 5 至 95%（非冷凝） |
工作寿命 | ＞100000小时 |
